Факельная установка

Факельная установка используется в системе нефтегазового комплекса для сжигания различных выбросов с минимизацией дыма в процессе горения. Завод емкостного и промышленного оборудования (ЕиПО) предлагает подбор требуемого под нужды потребителя решения – качественно выполненная установка, изготавливаемая из проверенных материалов. Предлагается не только изготовление по регламенту, но помощь в транспортировке, монтаже и внедрении в системы любой сложности.

Применение

При добыче нефти, изготовлении разнообразных нефтепродуктов, а также переработке и добыче природного газа возникает ряд отработанных газовых сред, выброс которых в естественном виде достаточно отрицателен для атмосферы и экологии. Таким образом в системы различной сложности необходимо внедрить узел сжигания отработанных газов – факельную установку.

Поставщик предлагает установку, предполагающую полное сгорание отработанного газа. Изготавливается она из проверенных материалов – сталь, отобранная в соответствии с нормами ГОСТ Р 53681-2009. Сама конструкция рассчитывается таким образом, чтобы минимизировать, а в большинстве случаев и вообще исключить вредные выбросы в атмосферу.

Конструкция

Квалифицированные специалисты поставщика предлагают стандартизированное исполнение факельной установки, либо проектирование по необходимостям заказчика. При этом соблюдаются нормы международного регламента, отбираются только проверенные материалы изготовления. Различаются два типа установок:

  • закрытого типа – изготавливаются в горизонтальном положении или на шасси;
  • открытого типа – вертикальные стволы с прямым движением.

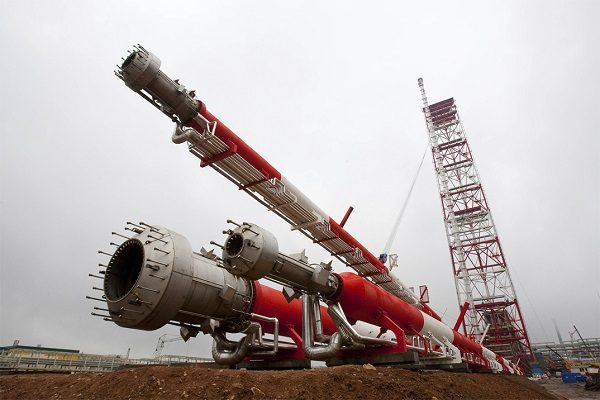

В первом случае установка может быть мобильной, использоваться на территории населенных пунктов, с соблюдением норм безопасности – отсутствие дыма, запаха, нормальное горение, минимизация шума и излучений. Открытые факельные узлы представляют собой вертикальное сооружение высотой не менее 7 метров, самонесущего типа или смонтированное на растяжках.

Из емкостей (систем), содержащих отработанный газ подается состав в сепаратор и конденсатосборник. На данном этапе обязательно удаляются механические примеси, жидкости, различные частицы. Очищенная среда подается по стволу, конец которого оснащается оголовком с горелками. Разжигаемые в автоматическом режиме горелки уничтожат газовую среду.

Характеристики

Поставщик предлагает установки со следующими обязательными характеристиками, гарантирующими беспрерывные и безопасные процессы:

ПараметрЗначение
Производительность (м3/сут.)61000 – 8000000
Давление (МПа)низкое и высокое разделяется пределом 0,3
Температура горения (°C)не более 12000
Температура подаваемой среды (°C)от -30 до +300
Высота одного ствола (мм)7000 – 12000
Количество стволовне более 5
Диаметр оголовка (мм)100 – 1400

При максимальном количестве горелок, устанавливаемых в факельной системе дежурных должно быть не более трех. Высота ствола подбирается под требования потребителя и нормы безопасности для производимых процессов. Поставщик гарантирует срок службы факельной установки (при надлежащем использовании и обязательных технологических процедурах) не менее пятнадцати лет. В состав факельной установки входят следующие компоненты:

  • основные стволы с оголовками;
  • необходимая трубопроводная и запирающая арматура;
  • отводы конденсата;
  • измерительная аппаратура.

Кроме прочего сама конструкция должна обеспечиваться лестницей доступа и обслуживания, специальными ограждениями, предупреждающими неподконтрольный доступ к установке.

Монтаж, особенности

Для грамотного внедрения изготовитель рекомендует оснастить узел специальной сигнализирующей аппаратурой. Она выполняет предупредительные функции при чрезвычайных ситуациях, а также в рабочих процессах. Завод ЕиПО предлагает не только высококачественное оснащение различных этапов нефтегазовых процессов, но консультации по необходимым вопросам, помощь в проектировании систем «под ключ».

Надежный изготовитель использует самые современные материалы, нормы и достижения отечественных и международных разработчиков. Доставка и транспортировка помогут заказчику значительно быстрее оснастить собственные предприятия необходимыми ресурсами, при этом специалисты поставщика окажут помощь во внедрении системы сжигания в схемы любой сложности – безопасно и надежно, с гарантией. Качественная факельная установка по приемлемым ценам.



Факельная установка – открытого типа и закрытого типа ,  УФ, УФМГ, ГФУ купить и заказать вы всегда сможете для своего предприятия от Завода Емкостного и Промышленного Оборудования

Как заказать Факельная установка на Заводе емкостного и промышленного оборудования?

Для того, чтобы рассчитать и заказать оборудование, Вы можете:

  • позвонить нашим специалистам по телефону +7 (343) 226-04-14
  • прислать технические требования на электронную почту info@zavod-rezervuar.ru
