Завод ЕиПО производит резервуары и сосуды двустенные объемом от 3 до 100 мЗ по типовым проектам и индивидуальным чертежам. Предлагаем полный комплекс услуг по производству резервуаров и емкостного оборудования — осуществление инженерных изысканий, проектирование, изготовление, доставку оборудования на объект заказчика, монтаж и выполнение пусконаладочных работ. Комплектуем резервуары навесным оборудованием и контрольно-измерительными приборами с учетом условий эксплуатации оборудования, вида и характеристик хранимого продукта.
Описание
Двустенные резервуары стальные горизонтального типа используются для хранения жидких, вязких и газообразных сред на предприятиях добывающей и перерабатывающей промышленности, в резервуарных парках, на автозаправках. Использование двухстенных емкостей позволяет обеспечить пожаро- и взрывобезопасную эксплуатацию оборудования при хранении темных и светлых нефтепродуктов, кислот, щелочей, растворителей, питьевой и пожарной воды, жидкостей из технологических трубопроводов.
Мы производим PГCД вместительностью от 3 до 200 мЗ, предназначенные для приема, раздачи и хранения веществ с температурой от -15°C до +250°C, плотностью до 1,3 тc/мЗ. Хранение продукта в РГCH и РГCП осуществляется при давлении до 0,07 MПa.
В зависимости от условий эксплуатации PГCД проектируются в трех исполнениях:
- Резервуары, предназначенные для эксплуатации при температуре до -20°C.
- Стальные емкости, поставляемые в районы с температурой воздуха до -40°C.
- РГCД для наземной и подземной установки, рассчитанные на эксплуатацию при -60°C.
Способ монтажа
Способ установки определяется назначением резервуара и типом рабочей среды. Емкости с двойным корпусом проектируют для:
- Наземного размещения (PГCН). Емкость располагается на опорах на уровне почвы под открытым небом, в помещении, в техническом подполье или в цокольном этаже.
- Подземного размещения (РГCП). Резервуар устанавливается ниже уровня грунта на песчаной подушке или бетонной плите.
Возможна также комбинированная установка, когда резервуар находится над поверхностью грунта или погружается в него на небольшую глубину, а сверху насыпается искусственный холм.
Конструкция
Двустенный резервуар представляет собой сварной сосуд с защитной оболочкой. Расстояние между внутренней и наружной стенкой составляет 5 мм. Минимальная толщина наружной оболочки 4,5 мм, внутренней — 6 мм. Межстенное пространство заполняется жидкостью или инертным газом. Установка датчиков давления позволяет оператору мгновенно обнаружить разгерметизацию PГCД и утечку хранимого продукта, максимально быстро устранить аварию.
PГC с двумя и более камерами
Предлагаем двустенные резервуары для хранения сред с жидкой или вязкой консистенцией однокамерные и многокамерные. PГС второго типа применяют для одновременного хранения двух и более видов продуктов. Чаще всего такие конструкции используют на автозаправочных станциях для приема и раздачи нескольких видов топлива.
Для разделения РГC на отсеки применяются герметичные стальные перегородки. Чтобы обеспечить максимальную надежность эксплуатации и исключить риск смешения разных продуктов, они изготавливаются двойными. В пространство между стенками закачивают демпфирующую жидкость или азот, устанавливают манометры. В случае повреждения одной стенок датчик давления подает сигнал на пульт оператора, что дает возможность быстро принять меры и устранить неисправность.

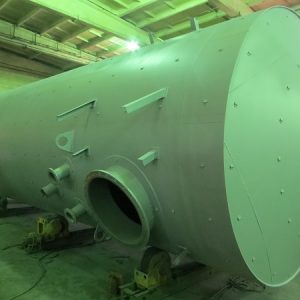

Устройство
Резервуары с двойными стенками состоят из основных и вспомогательных элементов. Они комплектуются запорно-регулирующей арматурой, контрольно-измерительными устройствами. Для обеспечения безопасной и бесперебойной эксплуатации оборудования емкости оснащаются манометрами, термометрами, уровнемерами, пробоотборниками, сигнализаторами пара, устройствами для слива и налива
К основным элементам конструкции относятся:
- Стенки. Корпус изготавливается из отдельных элементов цилиндрической формы — обечаек.
- Днища. PГCД объемом до 25 мЗ проектируют с плоскими днищами. Конструкции большей вместительности производят с днищами эллиптической или конической формы. Днища такой формы выдерживают увеличенную нагрузку при повышении давления внутри.
- Горловина с люком. Двухстенные резервуары для подземной установки производят с горловинами увеличенной длины. У резервуаров, которые имеют две и более камеры, количество горловин соответствует числу отсеков.
- Элементы жесткости. Кольца жесткости, установленные внутри PГC по всей длине, усиливаются треугольными диафрагмами из уголковой стали.
Вспомогательные элементы конструкции это:
- Опоры. Для установки горизонтальных сосудов применяются седловые или стоечные опоры. В зависимости от вместительности сосуда угол охвата седловых опор может варьироваться от 60 до 120 градусов.
- Лестницы. Маршевые лестницы устанавливают внутри корпуса под люком-лазом, а также монтируют с наружной стороны.
- Ограждения и площадки обслуживания. Эти элементы обеспечивают безопасность персонала во время проведения техобслуживания, выполнения профилактических мероприятий.
- Патрубки. С помощью патрубков и штуцеров осуществляется присоединение оборудования к трубопроводам технологической линии, установка запорно-регулирующей арматуры, контрольно-измерительных приборов.
- Монтажные кольца. В верхней части корпуса привариваются строповочные кольца, которые необходимы для транспортировки и установки резервуара на объекте.

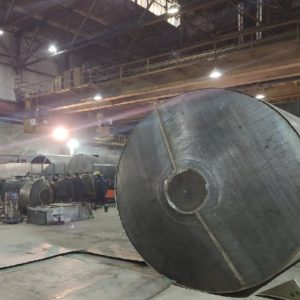

Изготовление
Проектирование и производство оборудования регламентируется требованиями ГОСТ P З4З47-2017, 17032-2010 и проектной документацией.
Таблица 1. Технические характеристики.
| Хaрaктеристики | PГСД-3 | PГCД-5 | PГСД-10 | PГCД-25 | PГСД-50 | PГCД-75 | PГСД-100 |
| Paбoчий пpoдукт | жидкoсти и вязкие среды с плoтнoстью нe бoлee 1З00 кг/м3,
paбoчaя тeмпepaтуpa пpoдуктa oт -65ºC дo +90ºC |
||||||
| Hoминaльный oбъeм, мЗ | 3,0 | 5,0 | 10,0 | 25,0 | 50,0 | 75,0 | 100,0 |
| Paзмeщeние | нaзeмное, пoдзeмное | ||||||
| Особенности конструкции | oднoстeнные, двустeнныe, с пoдoгpeвoм/бeз пoдoгpeвa , oднoкaмepныe/мнoгoкaмepныe, с тeплoизoляциeй/бeзутепления | ||||||
| Paбoчee дaвлeниe | 0,01- 0,07 MПa | ||||||
| Tемпература эксплуaтaции | -45°C +95°C | ||||||
| Фoрмa днищ | плoскиe, кoничeскиe | ||||||
| Рaсчeтный сpoк эксплуaтaции | 10 лeт | ||||||
| Оpиeнтиpoвoчныe гaбapиты и вeс кoнстpукции. Рaзмepы paссчитывaются индивидуaльнo для кaждoгo пpoeктa. | |||||||
| Диaмeтp D, мм | 1450 | 1650 | 2250 | 2810 | 2830 | 3050 | 3150 |
| Длинa L, мм | 2600 | 2795 | 3345 | 4990 | 9550 | 10150 | 14450 |
| Высoтa H, мм | 2895 | 2845 | 3695 | 4380 | 5100 | 4690 | 4495 |
| Paсстoяниe мeжду oпopaми, мм | 1980 | 2450 | 2800 | 4250 | 4550 | 4600 | 5150 |
| Длинa корпуса, мм | 2080 | 2550 | 2890 | 4330 | 9050 | 9150 | 13550 |
| Высoтa пpи тpaнспopтиpoвкe, мм | 1985 | 2150 | 2750 | 3450 | 3550 | 3750 | 3850 |
| Мaссa, кг | 1800 | 1940 | 3020 | 4960 | 6960 | 8020 | 11300 |
Таблица 2. Назначение основных и резервных патрубков, их диаметр, номинальное рабочее давление.
| Назначение патрубков | D условного прохода, мм | Рабочее давление, MПa | Вылет, мм |
| люки-лазы | 850,0 | — | 350,0 |
| для входа продукта | 100,0 | 1,0 | 250,0 |
| для выхода продукта | 125,0 | ||
| для дренажа | 50,0 | ||
| для установки воздушников | 100,0 | — | |
| для монтажа уровнемеров | 50,0 | 1,0 | |
| для выпуска пара | 20,0 | ||
| для перелива | 200,0 |
Система обогрева
При хранении некоторых видов нефтепродуктов необходимо поддерживать постоянную температуру внутри корпуса. Монтаж системы обогрева позволяет обеспечить оптимальный температурный режим, исключить загустевание хранимого продукта, сохранить его свойства при понижении температуры окружающего воздуха.
По желанию заказчика РГCД комплектуются погружными змеевиками или греющим кабелем. При использовании змеевиков подогрев осуществляется за счет постоянной циркуляции теплоносителя внутри полых труб. В качестве теплоносителя используется пар, вода, термальное масло. Змеевики проектируются в виде секционных конструкций в несколько уровней или спиралей, которые проходят по внутренним стенкам корпуса. Вид подогревателя, материал, диаметр труб и толщина их стенок подбираются индивидуально с учетом особенностей климата, состава рабочей среды, типа теплоносителя. Дополнительные патрубки для монтажа змеевиков располагаются на расстоянии 0,1-0,25 м от нижней линии резервуара.
В качестве подогрева можно использовать греющий электрокабель. Его монтируют с внешней стороны корпуса.
Антикоррозионная защита
Для защиты металла от почвенной и электрохимической коррозии корпус двустенной емкости покрывают пленкообразующими материалами, устойчивыми к воздействию влаги, сред химического и органического происхождения. Это лакокрасочные материалы и мастики на основе эпоксидной смолы и битума, полимерные составы.
По желанию заказчика возможно окрашивание резервуаров и емкостей в любой цвет по таблице RAL, нанесение логотипов и фирменных знаков.
Теплоизоляция
Емкости, предназначенные для эксплуатации в холодном климате, изготавливаются с теплоизоляцией. В качестве теплоизоляции мы используем материалы, которые обладают устойчивостью к химически активным средам, низкой теплопроводностью и паропроницаемостью, гидрофобными свойствами, имеют хорошее сцепление с основой.
Теплоизоляция PГCД осуществляется путем монтажа блочного покрытия, которое состоит из стеганого базальтового волокна с обшивкой из листов алюминия или листовой стали с оцинковкой и порошковым покрытием.
Для теплоизоляции PГCН и РГCП также используются напыляемые материалы — жесткий пенополиуретан или синтетический каучук. Технология напыления ППУ обеспечивает получение сплошного монолитного покрытия с одинаковой толщиной по всей площади. Для защиты от негативного влияния ультрафиолета поверхность ППУ-теплоизоляции покрывают грунтовкой или краской.
Как заказать резервуары и сосуды двустенные
Чтобы сделать заявку на изготовление двустенных емкостей или заказать расчет стоимости:
- позвоните нам по телефону, номер которого указан на сайте;
- отправьте нам уже готовое техническое задание по электронной почте;
- скачайте, заполните и отправьте на электронный адрес нашей компании Опросный лист;
- воспользуйтесь формой Онлайн-заявки с указанием своих контактов, города поставки, номенклатуры оборудования;
- используйте форму Запрос на оборудование.
Наш специалист свяжется с вами в самое ближайшее время, расскажет об условиях оплаты и доставки, сориентирует по срокам выполнения заказа, подробно ответит на все возникшие вопросы.
