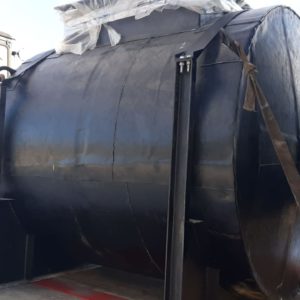

Резервуар горизонтальный стальной РГСд-5 м3 для нефтепродуктов

Категория:
Заказ оборудования по телефону: +7 (343) 226-04-14

Резервуар горизонтальный стальной РГСд-5 м³ для нефтепродуктов, назначение, описание, преимущества выбора



Резервуар горизонтальный стальной РГСд-5 м³ является важным элементом технического оснащения предприятий и организаций, специализирующихся на добыче, поставках, транспортировки и дозированной реализации продуктов нефтепереработки. Такие резервуары применяются при организации и обеспечения безопасного хранения:

– нефти;

– светлых нефтепродуктов;

– горюче-смазочных материалов;

– химически агрессивных веществ;

– масел, топлива и прочих жидких сред.

В зависимости от комплектации изделий, их функционал может быть расширен с учетом возможности измерения объемов, а также последующей транспортировки жидкой среды.

Для обеспечения высоких эксплуатационных и технических характеристик резервуаров стальных в качестве исходного сырья для их изготовления используется высококачественная черная и нержавеющая сталь.



Основные нормативно-технические документы

При изготовлении резервуаров стальных РГСд, емкостью 5 м³ строго соблюдаются основные положения, определенные в:

  • ГОСТ 17032-2010
  • ГОСТ Р 34347-2017



Технические характеристики

ПараметрЕд. изм.Показатель
Объемм35
Диаметрм1,9
Длинам2
Масса резервуаракг1100
Площадь поверхности снаружим219
Площадь поверхности изнутрим223
Хранимая и перемещаемая среда– нефтепродукты,

– техническая вода,

– неагрессивные химические жидкие в-ва

Р рабочей средыкг/м3≤ 1300
Т рабочей среды°С-65 … +90
Р рабочееМПаДо 0,05 (исключительно)
Р в межстенном пространствеМПа0,001, не более
Заполнение пространства между стенками– демпфирующая жидкость, – инертный газ
Класс опасности рабочей средыпо ГОСТ 12.1.0071-4
Климатическое исполнениеГОСТ 15150-69У1, УХЛ1
Температура окружающей среды°С– 60 … + 50
Сейсмичность района эксплуатациибаллДо 7
Материал изготовления08Х18н10, 12Х18Н10Т

09Г2С

– нержавеющие, углеродистая и низколегированная
Количество опоршт2



Устройство резервуара

Конструктивно РГСд-5 м³ – это горизонтальный цилиндрический сосуд заданных размеров, внутри которого размещен еще один сосуд меньшего объема (на определенном и одинаковом по всех площади соприкосновения расстоянии). Образовавшееся между внутренней и внешней стенкой пространство заполняется:

– антифризом;

– инертным газом;

– теплоизоляционным материалом.

Наличие межстенного пространства обеспечивает эффективную защиту от попадания хранимого продукта в окружающую среду. Тем самым обеспечивается строгое соблюдение правил и норм экологической безопасности. Кроме того, при выявлении утечки газа можно определить разгерметизацию резервуара и своевременно принять меры по недопущению утечки ГСМ или нефтепродуктов в грунт.

Требования, предъявляемые к жидкости, расположенной в межстенном пространстве:

  • Плотность должна быть меньшей по сравнению с хранимой внутри емкости жидкостью (топливом и пр.).
  • Температура вспышки не ниже, чем + 100 градусов.
  • Инертность, позволяющая не вступать во взаимодействие (химические реакции) с металлом изготовления резервуара.
  • Стабильность химических и физических свойств на всем протяжении эксплуатации оборудования.



Применяемые штуцеры

НазначениеКоличествоВариант обеспечения уплотнения
Наполнение1Шип-паз
Выдача1Шип-паз
Межстенный дренаж1гладкий
Наполнение пространства сжатым воздухом1-/-
Выход воздуха1резьба
Установка дыхательного клапана1гладкий
Датчик сигнализации наполнения1-/-
Люк для доп. оборудования2Шип-паз
Измерительные устройства3резьбовой
Механизм управления1гладкий



Подземные резервуары РГСд-5 м³ нашли широкое применение в самых разных сферах деятельности. Их установка осуществляется на опору или площадку фиксация – при помощи хомутов. Доступ для ревизии обеспечивается посредством шахты-колодца.

Как заказать Резервуар горизонтальный стальной РГСд-5 м3 для нефтепродуктов на Заводе емкостного и промышленного оборудования?

Для того, чтобы рассчитать и заказать оборудование, Вы можете:

  • позвонить нашим специалистам по телефону +7 (343) 226-04-14
  • прислать технические требования на электронную почту info@zavod-rezervuar.ru
