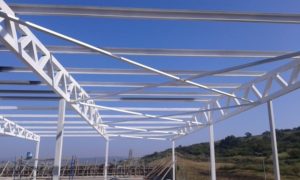

Металлические фермы из профиля

Металлические фермы из профиля

Завод Емкостного и Промышленного Оборудования принимает заказы на изготовление и поставку металлических ферм из профиля. Под определение стальных ферм попадают сборные конструкции из набора прямых отрезков металлопроката, соединенных в прочную несущую неподвижную схему. Обычно их применяют при возведении кровель общественных, торговых и промышленных объектов.

При этом для их изготовления применяют стальной прокат в виде профильной трубы, двутавра, швеллера и уголка. Они обладают высокой прочностью, сопротивлением на изгиб, и полностью соответствуют требованиям, предъявляемым к материалам. Соединение отдельных деталей конструкции осуществляется при помощи электросварки или накладных краб-систем.

Сборными элементами и материалами металлических ферм являются:

  • горизонтальная или наклонная балка (пояс);
  • вертикальные связующие стойки;
  • наклонные раскосы;
  • опорные раскосы шпренгель;
  • крепеж и метизные материалы.

Габаритные размеры ферм определяются:

  • высотой – размером от нижней балки до верхней точки конструкции;
  • пролетом – расстоянием от одной вертикальной опорной точки до другой;
  • подъемом – отношением между двумя первыми понятиями.

Определение параметров конструкции

Для расчета ферм необходимо рассчитать нагрузку на кровлю и на одну ферму. Такие точные данные может получить только профессионал из проектной организации или отдела.

Основой для выполнения расчетов служат СП 20.13330.2016 «Нагрузки и воздействия. Актуализированная редакция СНиП 2.01.07-85» и СП 16.13330.2011 «Стальные конструкции. Актуализированная редакция СНиП II-23-81».
Существующие виды ферм

По контуру поясов различают двухпоясные и трехпоясные фермы. Более простые устанавливаются в небольших сооружениях. По своему типу и внешнему очертанию поясов фермы подразделяют на:

  • прямоугольные с параллельными балками;
  • односкатные и двухскатные треугольные;
  • трапецеидальные;
  • консольные;
  • арочные;
  • сегментные;
  • полигональные;
  • сложной геометрической и пространственной формы.

Так же различным может быть и тип внутренней решетки. Наиболее распространены: треугольные, раскосные, крестовые и перекрестные конструкции.

Допустимые нагрузки на простые фермы в зависимости от ширины пролета и размеров профиля

Сечения квадратных профилей, ммПредельное значение
123456
40х40х27091737235165
40х40х39492319646216
50х50х21165286120613114
50х50х31615396167844319
60х60х21714422180935026
60х60х323935892501296935
80х80х34492111047825214482
100х100х374731851803430253152
100х100х492172283990529310185
Значения для прямоугольных труб
50х25х26841676934166
60х40х21255308130663517
80х40х219114712021055831
80х40х326726582811468143
100х50х454891357585309176101
120х80х378541947846455269164

Выбор металлического профиля

Завод закупает металлопрокат для изготовления ферм из металлического профиля только у проверенных надежных поставщиков. Благодаря этому мы можем гарантировать нашим заказчикам изготовление качественных, надежных и долговечных конструкций.

Готовые изделия окрашиваются полимерными красками по грунту. Фермы из оцинкованного профиля собираются в готовые конструкции с помощью накладных краб-систем из оцинкованной стали.

Для получения дополнительной технической информации и уточнения цен свяжитесь с представителем завода по телефону. Оставить заявку на изготовление металлических ферм можно непосредственно на сайте. При этом сообщите информацию о наличии проекта или необходимости его разработки.

Как заказать Металлические фермы из профиля на Заводе емкостного и промышленного оборудования?

Для того, чтобы рассчитать и заказать оборудование, Вы можете:

  • позвонить нашим специалистам по телефону +7 (343) 226-04-14
  • прислать технические требования на электронную почту info@zavod-rezervuar.ru
