Резервуар стальной горизонтальный РГС-110
Резервуар противопожарного водоснабжения – металлический обогреваемый сосуд большой вместимости для резервных объемов технической воды на объекте. РГС-110 м3 горизонтального расположения устанавливают выше уровня земли на площадку, оборудованную для свободного автотранспорта. Емкость необходима на объектах, где нет воды, применяется в жилищно-коммунальном секторе, на промышленных предприятиях, автозаправках.

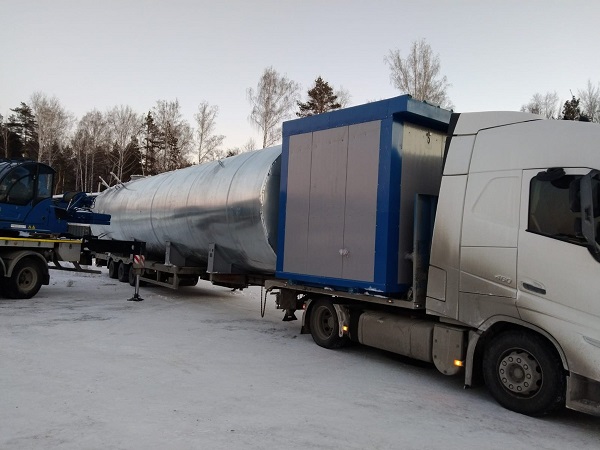

Стальной резервуар ПВ допускается использовать для хранения запасов воды для бытовых нужд, а также для измерения объема и порционной выдачи хранимой жидкости. Стандартная конструкция адаптирована для любых климатических условий, комплектуется теплоизоляцией, подогревающим электрическим оборудованием. Для простоты погрузки и выгрузки сосуда предусмотрены грузовые проушины, с помощью которых осуществляется погрузка и выгрузка резервуара.
Конструкция
Корпус изготавливается из рулонной конструкционной стали Ст3 или низколегированного высокопрочного сплава 09Г2С. Основные корпусные элементы:
- цилиндр;
- торцевые обечайки плоской или эллиптической формы;
- внутренние ребра жесткости, исключающие деформацию пустого сосуда под воздействием снеговой или грунтовой нагрузки;
- горловина с люком-лазом;
- штуцеры, патрубки для наполнения резервуара и слива жидкости.
Сборка осуществляется в соответствии с регламентом ГОСТа 17032-2010 с использованием полуавтоматической или автоматической сварки. Целостность швов проверяется методами неразрушающего контроля.
На корпусе РГС-110 м3 устанавливается необходимое технологическое оборудование, монтируются контрольно-измерительные приборы, автоматика. В комплектацию также входит лестница, технологическая площадка с ограждением, стальные седловые опоры, необходимые для установочного монтажа. Возможно дополнительное оснащение датчиком уровня воды, сигнализаторами, клапанами.
Для защиты от коррозии используются грунтовочные смеси, акриловые эмали, эпоксидные смолы, цинконаполненные покрытия. Емкость покрывается изнутри и снаружи. Теплоизоляционный слой формируется из минеральной ваты, которая крепится с помощью защитного кожуха. Другой способ утепления резервуара – оболочка из вспененного полиуретана, обладающего антикоррозионными свойствами. Обогрев пожарной емкости осуществляется с использованием нагревающегося кабеля, который прокладывается внешним контуром, или монтируется блок подогрева с врезным ТЭНом и теплообменным змеевиком.
Эксплуатационные свойства пожарного резервуара на 110 кубов
| параметр | единицы измерения | значение | ||
| фактический объем | м3 | 112,4 | ||
| теоретическая масса | тн | 7–11,9 | ||
| толщина используемого проката | мм | 4–6 | ||
| формат емкости | длина (общая/цилиндрической части) | 13800/13500 | ||
| ширина (диаметр) | 3240 | |||
| высота с учетом горловины | 3400 | |||
| межопорное расстояние | 5100 | |||
| размер технологического люка | 930 | |||
| номинальное давление | МПа | 0,07 | ||
| температура | эксплуатационная | °С | +90 | |
| окружающей среды | -50/+60 | |||
| плотность | хранимой жидкости | кг/м³ | 1300 | |
| установочного основания (грунта) | 1700 | |||
| допустимая сейсмичность | балл | 6 | ||
| предельный угол естественного откоса | градус | 30 | ||
*группа сосуда по правилам проектирования ПБ 03-584-03 – 5а.
