Резервуар вертикальный РВС 17 м3

Категория:
Заказ оборудования по телефону: +7 (343) 226-04-14

Резервуар вертикальный РВС 17 м³ – это модульная емкость из конструкционной стали. Изготавливается по ГОСТ 31385-2016, ГОСТ Р 34347-2017, СТО-СА-03-002-2009. Предназначен для временного хранения нефтепродуктов, нефтяных эмульсий, сжиженных газов, минеральных удобрений, пищевых субстанций и воды. Используется на нефтеперерабатывающих, химических предприятиях, АЗС, в сельских хозяйствах.

Ассортимент

Завод Емкостного и Промышленного Оборудования предлагает резервуар РВС-17, изготовленный в стандартном исполнении. Продукция представлена следующих моделей:

Модели резервуаровИх технологические особенности
РВС-17Со стационарной крышей без понтона
РВСП-17Со стационарной крышей и понтоном
РВСПк-17С плавающей крышей
Резервуар с защитной стенкойИмеет конструкцию «стакан в стакане»

Технические характеристики каждой модели узнавайте у менеджера при оформлении заказа. Допускается изготовление продукции по проектам заказчика. Завод ЕиПО располагает инновационным технологическим оборудованием, квалифицированным персоналом, способным выполнить конструкции РВС-17 любой сложности.

Внешние размеры

Резервуар РВС-17 изготовлен в виде вертикально стоящего металлического цилиндра. Емкость имеет следующие размеры:

Наименование продукцииВнешний диаметр, ммВысота цилиндра, мм
Резервуар РВС-1728103000

Днище плоской формы, устанавливается на металлические или железобетонные опоры на высоте 1 метр от поверхности земли. Крыша может иметь бескаркасную, коническую или сферическую конструкцию, ее высота оговаривается с заказчиком. Вес изделия зависит от используемого металлического сплава, особенностей навесного оборудования.

Процесс изготовления

Резервуар вертикальный стальной РВС 17 м³ производят из листового проката прочной конструкционной стали Ст3, 09Г2С, 12Х18Н10Т и их аналогов. Существует два варианта изготовления емкости РВС:

  1. Метод рулонирования – заключается в подготовке элементов конструкции, их частичном сваривании в заводских условиях. На месте монтажа устанавливают днище, на него крепят стенки из развернутого рулона. Далее фиксируют ребра жесткости, элементы крыши, лестницу, смотровую площадку, ограждение. Устанавливают оборудование, выполняют его наладку.
  2. Метод по листовой сборки – заключается в 100% монтаже конструкции непосредственно на месте эксплуатации. В заводских условиях лишь подготавливают заготовки, сгибают листовой прокат, подрезают кромки. Все остальные действия выполняют на строительной площадке.

Любой из методов заканчивается зачисткой металлической поверхности, ее обезжириванием, грунтовкой и нанесением защитного слоя против коррозии. В зависимости от предназначения емкости антикоррозионная обработка может отличаться, дополняться битумом, полимерами. По окончанию монтажа производится испытание емкости, ее калибровка. Отделом ОТК проверяется надежность сварочных швов, устойчивость конструкции, работоспособность технологического оборудования. При соответствии заявленным техническим параметрам на продукцию выписывают сертификат качества.

Внимание! При монтаже резервуара РВС 17 м³ обязательно устанавливают молниеотвод, выполняют заземление корпуса. Это обеспечивает безопасную эксплуатацию емкости во время грозы, в случае возможных внештатных ситуаций.

Технические характеристики

Резервуар вертикальный РВС 17 м³ производят по ГОСТ 31385-2016, ГОСТ Р 34347-2017, СТО-СА-03-002-2009. Оборудование располагает эксплуатационными свойствами:

Технические характеристикиИх значение
Плотность среды, кг/м³до 1015
Номинальный объём, м³17
Рабочий объём, м³16,5
Допустимое давление, МПадо 0,04
Давление для тестирования, МПа0,2
Температура рабочей среды, °Cот -60 до +90
Стойкость к землетрясению<6 баллов
Срок применения20 лет

Можно подобрать навесное оборудование, позволяющее корректировать технические характеристики емкости. При правильной эксплуатации, своевременном технологическом обслуживании конструкция прослужит несколько десятилетий.

Технологическое оборудование

Функциональность резервуара РВС-17 зависит от его комплектации. Используется технологическое оборудование:

  • наливные и сливные патрубки;
  • оборудование для отбора проб;
  • измеритель уровня содержимого вещества;
  • вентиляционные и предохранительные клапана, термометры.

Для обеспечения пожарной безопасности понадобится генератор пены. Комфортному применению емкости способствует монтаж металлической лестницы, технологической площадки. Ограждение конструкции повысит безопасность эксплуатации емкости, предотвратит несанкционированное проникновение посторонних лиц.

Нагревательный элемент

Зачастую резервуар РВС-17 используют в условиях минусовых температур. Для этого его утепляют, устанавливают нагревательный элемент. Выглядит это следующим образом:

  1. Нагревательный элемент изготавливают из змеевика по которому прокачивают нагретую воду, масло или пар. Можно использовать электрический нагревательный кабель. В любом случае нагревательный элемент может устанавливаться снаружи или внутри резервуара. Выбор элемента, способ установки зависит от особенностей конструкции, вида рабочей среды.
  2. Для рационального расхода энергоресурсов на емкость устанавливают теплоизоляцию из минеральной ваты. Поверх ее крепят металлические листы, выполняющие роль защитного кожуха.

Таким образом, рабочая емкость находится внутри металлической конструкции. Это способствует поддержанию рабочей температуры в заданном режиме, независимо от внешних факторов.

Штуцера

Для полноценного функционала резервуара РВС-17 к нему подводят коммуникации ввода и вывода рабочей среды. Подсоединяют аппарат, обеспечивающий емкость теплоносителем. К емкости приваривают штуцера, в простой комплектации оборудования они имеют следующий вид:

Наименование продукцииНазначение штуцеровДиаметр, ммДопустимое давление, МПа
Резервуар РВС-17
Световой люк500
Люк-лаз600
0,25
Предохранительный клапан
50
Ввод, вывод теплоносителя
1,6
Ввод рабочей жидкости80
Вывод рабочей жидкости

По требованию клиента РВС-17 может укомплектовываться дополнительным оборудованием, приборами КИПиА. Технические характеристики штуцеров для подключения оборудования оговариваются в каждом случае отдельно.

Применение

Резервуар вертикальный стальной РВС-17 используется для хранения нефтепродуктов, технологических жидкостей, воды. Он востребован в следующих отраслях:

  • автозаправочные станции;
  • химическая промышленность;
  • нефтеперерабатывающие предприятия;
  • сельские хозяйства, производства пищевой промышленности.

РВС-17 используют для хранения питьевой или технической воды. Это обеспечивает производственный процесс предприятия, служит в качестве пожарного резервуара.

Транспортировка

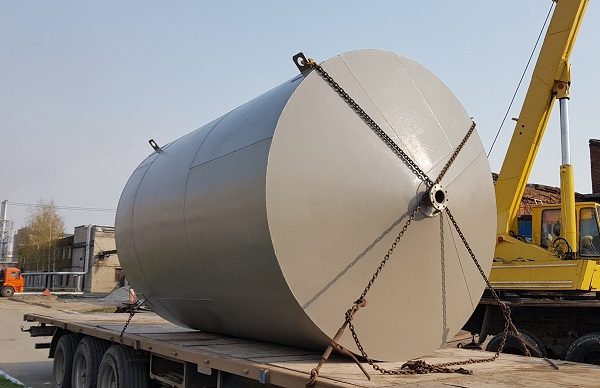

Перевозится РВС-17 в собранном или разобранном состоянии. Ввиду больших габаритов используется специальная техника для транспортировки негабаритных грузов, их погрузки и выгрузки на месте монтажа.

Зачастую конструкцию РВС-17 собирают непосредственно на месте установки. Для этого на строительную площадку доставляют заготовки из листового проката либо элементы частично сваренной конструкции. Это упрощает перевозку груза, не требует дополнительных затрат.

Завод Емкостного и Промышленного Оборудования продает резервуар вертикальный стальной РВС-17 м³ по стандартным чертежам, индивидуальным проектам заказчиков. Продукция соответствует нормам государственных, отраслевых стандартов, техническим условиям и другим нормативным актам. Предлагаемая нами цена ниже рыночной стоимости аналогичного товара. Возможна доставка емкости к месту назначения по всей территории России, монтаж, наладка оборудования. При комплексном заказе или оптовой закупке оборудования действует гибкая система скидок. Подробности у менеджера.
