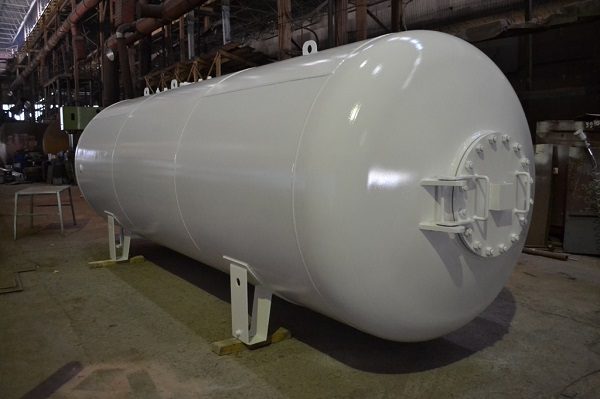

Сосуд для хранения СУГ 4,2 м3

Завод ЕиПО предлагает купить сосуды для CУГ 4,2 мЗ или заказать их изготовление по индивидуальным проектам. Выполняем комплексные заказы — от разработки проекта, изготовления и комплектации резервуаров до доставки оборудования на объект заказчика, выполнения монтажа и пусконаладочных работ. Гарантируем качество производимого оборудования, на каждую единицу продукции предоставляем сертификаты качества, сертификаты соответствия, чертежи КМ/КМД.

Описание и назначение

Резервуары для CУГ являются незаменимым оборудованием для заправочных станций, предприятий газовой и нефтедобывающей промышленности. Газгольдеры выступают в роли составляющего компонента автономных систем снабжения природным газом жилых зданий и промышленных объектов.

Мы предлагаем изготовление резервуаров объемом 4,2 мЗ для CУГ в следующих конструктивных исполнениях:

  • для наземной установки;
  • для подземной установки;
  • сварные емкости одно- или двустенные.

Применение резервуаров небольшой вместительности оправдано при снабжении газом зданий площадью 100-150 м2, а также необходимостью приема и раздачи малых запасов пропан-бутана.

Конструктивные особенности CУГ 4,2

Резервуар, предназначенный для хранения и раздачи пропан-бутана, имеет вид резервуара сигарообразной формы. Горизонтальные емкости проектируются с опорами-стойками или опорами седлового типа.

В верхней части емкости располагается горловина с люком-лазом для выполнения техобслуживания, строповочные кольца для транспортировки. В нижней части корпуса предусмотрены резервные и основные патрубки и штуцеры для присоединения к технологической линии или трубопроводу, а также для монтажа контрольно-измерительных устройств и запорно-регулирующей арматуры. Это пробоотборники, предохранительные клапаны, уровнемеры, датчики давления и температуры. Для обеспечения безопасности персонала при проведении обслуживания и ремонтных работ резервуары комплектуются лестницами, технологическими площадками с ограждениями.

Газовая смесь хранится под давлением 1,62 MПa при температуре окружающей среды от -60°C до +50°C. В зависимости от условий эксплуатации и способа размещения оборудования подбираются материалы для тепло- и гидроизоляции, защиты от почвенной и электрохимической коррозии.

По желанию заказчика укомплектуем газгольдеры и емкости для хранения/раздачи пропан-бутана испарительным оборудованием, насосами и насосными установками.

Технические характеристики оборудования

Проектирование и изготовление резервуаров, предназначенных для эксплуатации под давлением, осуществляется в соответствии с требованиями ГОСТа P 54982-2012, ПБ 0З-584-03, требованиями к оборудованию.

Материалом для изготовления основных и вспомогательных элементов конструкции служит конструкционная легированная сталь 09Г2C и нержавеющая криогенная сталь марки 12X18H10T. По запросу заказчика возможно изготовление емкостей для пропан-бутана из стали марок 09Г2CДТ, 09Г2CТ, 10Г2CТ, 08Х18Г8Н2Т, 10Х14Г14Н4Т, 12Х17Г9АН4, 08Х22Н6Т, 08Х17Т, 15Х25Т, 12Х18Н9Т с химическим составом по ГОСТ 19281-2014, 56З2-72.

Таблица 1. Технические характеристики.

Параметры Значения
Объем резервуара 4,2 м3
Макс.заполнение резервуара 85%
Полезный объем 3,57 мЗ
Макс.рабочее/расчетное давлeние 1,62/1,82 МПa
Температура окружающей среды от -60°C до +50°C
Вид рaбочей cреды газовая смесь
Тип и марка стали для изготовления деталей корпуса конструкционная 09Г2C

криогенная коррозионностойкая 12X18H10T

Толщина стенки резервуара от 10 до 25 мм
Типы конструктивного исполнения одностенный/двустенный
Тип днищ эллиптические
Группа оборудования по OСT 26-291-94 I
Клacс опасности по ГOСTу 12.1.007-76 IV
Пожaроопаcность по ГОСTу 12.1.004-91 +
Группа взрывоопaсности по ГOСТ 12.1.001-78 IIa-Т3
Скорость коррозии стенок сосуда 0,06 мм/год
Тип защиты от электрохимической и/или почвенной коррозии противооррозионная зaщита BУC по ГOСTу 9.602-2016
Количество рабочих циклов за весь срок службы 1 000
Расчетный срок эксплуатации 20 лет
Основные размеры указаны справочно. При проектировании каждого резервуара для CУГ расчеты габаритов осуществляются индивидуально.
Наземного/подземного исполнения 1600x2360x1190 мм
Вес одностенных емкостей 1 500 кг
Вес двустенных емкостей 2.150 кг

Таблица 2. Перечень патрубков и штуцеров, их диаметры, номинальное давление.

Патрубки и штуцеpы, нaзначение D условн.прохода, мм Номин.давление, MПа
для входа рабочей среды 100,0 2,5
для выхода рабочей среды
для удаления остатков газа 1,6
для установки предоxранительных клапaнов 2,5
для монтажа сигнализатора жидкости 50,0 1,6
смотровые люки 550,0
для вывода пара 100,0 2,5
для установки манометра 50,0 1,6
для установки вентиля пробоотборника 32,0
для монтажа уровнемеров 50,0 4,0
для монтажа буйковых уровнемеров 65,0
для настройки уровнемеров 50,0 2,5
для установки термометров 50,0 1,6
резервные 100,0/50,0 2,5
для дренажных незамерзающих клапанов G2-В(50,0)

Двустенные емкости

Для повышения пожаро- и взрывобезопасности при эксплуатации емкостей для хранения пропана-бутана, резервуары этого типа могут проектироваться с двойным корпусом. Наружная оболочка повторяет конфигурацию корпуса, обеспечивая защиту от разгерметизации и утечки хранимого продукта.

Повысить качество контроля позволяет заполнение межстенного пространства жидкостью или инертным газом, установка датчиков давления. При повреждении внешней или внутренней стенки давление в межстенном пространстве меняется, о чем сигнализирует датчик. Такая конструкция позволяет персоналу максимально быстро отреагировать на нештатную ситуацию и принять необходимые меры.

Теплоизоляция и антикоррозионная защита

Для защиты металла от коррозии, наружные стенки наземных резервуаров покрывают комбинированными составами, грунт-эмалями, напыляют порошковую краску. Подземные емкости проектируются с усиленной антикоррозионной защитой. Корпус снаружи покрывают обмазочными составами на основе битумной мастики, эпоксидной смолы.

Емкости, поставляемые в районы с холодным климатом, оснащаются теплоизоляцией. Для теплоизоляции резервуаров мы применяем материалы, устойчивые к внешним воздействиям, с низкой теплопроводностью, низкой паропроницаемостью, высокой адгезией к металлу, хорошими гидроизоляционными характеристиками. Это напыляемые материалы и блочная теплоизоляция — жесткий пенополиуретан, синтетический каучук, стеганое базальтовое волокно с обшивкой из листового алюминия или оцинкованной стали с полимерным покрытием.

Как заказать резервуары для хранения CУГ

Чтобы сделать заявку на изготовление оборудования или заказать бесплатный расчет стоимости, позвоните по телефону, номер которого указан на сайте. Также вы можете прислать нам вашу заявку с чертежами и техническими требования по электронной почте.

Заказать сосуды для хранения газа можно прямо на сайте. Для этого достаточно заполнить и отправить форму онлайн-заявки, где нужно указать свои контакты, город поставки и номенклатуру оборудования.

Наш специалист перезвонит вам в самое ближайшее время для подтверждения заказа, проконсультирует по выбору материалов и комплектации емкостей, поможет сделать необходимые расчеты, подробно ответит на любые вопросы.

Сосуд для хранения СУГ 4,2 м3 вы всегда сможете купить по лучшим ценам от Завода Емкостного и Промышленного оборудования. Мы предлагаем:

  • Наземные сосуды СУГ-4,2
  • Подземные сосуды СУГ-4,2
  • Двустенные сосуды СУГ-4,2
