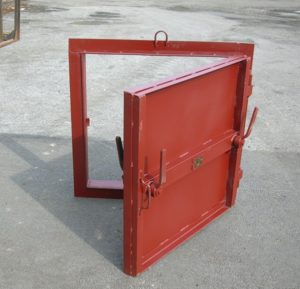

Назначение и описание ставней защитно-герметичных СУ-ii-2 800х800 серия 01.036-1 выпуск 12, преимущества выбора
Ставни защитно-герметичные необходимы, чтобы обеспечить защиту различных типов убежищ и помещений от разрушающей силы ударной волны, а также воздействия проникающей радиации. При решении различных задач по обустройству бункеров, подземных и других типах убежищ ставни изготавливаются в трех вариантах исполнения: СУ (2-2; 3-2; 4-1). Каждому готовому изделию присваивается свой индекс, состоящий из набора букв и цифр и позволяющий безошибочно применять то или иное изделие в каждом конкретном случае.
Соответствие высоким требованиям надежности и безопасности, герметичности и защиты от ударной волны, проникающей радиации и химических ядовитых веществ обеспечивается благодаря выполнению требований ГОСТ и ТУ. Производство ставней любого типа осуществляется по техническим условиям номер 5284-005-85600546-2010. Максимально допустимая эквивалентная нагрузка указывается 1-й цифрой условного обозначения и определяется в соответствии со СНиП II-II-77.
Сфера применения
Ставни устанавливаются:
– в различных типах лазов;
– камерах;
– помещения и сооружения, входящие в единую систему Гражданской обороны.
Основные технические характеристики
| № п/п | Наименование | Ед. изм. | Обозначение ставня (маркировка) | ||
| СУ-2-2 | СУ-3-2 | СУ-4-1 | |||
| 1 | Размеры проема для установки корпуса | см | 80 х 80 | ||
| 2 | Габариты ставней:
Высота Толщина Ширина |
см |
114,6 30 102 |
114,6 26 101,6
|
102 21 96,6 |
| 3 | Масса | т | 0,12 | 0,23 | 0,35 |
| 4 | Максимальное усилие закрывания (на рукоятке) | кгс | 16,6 | ||
| 5 | Величина поворотного хода клина в затворе | мм | 54 | ||
| 6 | Поворот штурвала | ° | 60 | ||
Важно: данные, указанные в таблице по решению завода-изготовителя или по запросу клиента могут быть изменены, но при условии соответствия основным требованиям ТУ, СНиП, иных НТД.
Основные конструктивные элементы
Ставни защитно-герметичные состоят из следующих основных элементов:
- Массивный стальной короб. Используется для герметичной и точной установки в проем, жесткой фиксации и передаче расчетной нагрузки на основу. Внешний вид – рама, сваренная из профилированного металлопроката.
- Запорное полотно. Полностью перекрывает проем, изготавливается из листового проката определенной толщины.
- Устройство для задраивания проема. Механизм обеспечивает герметичное запирание входа изнутри. Состоит из редуктора, системы тяг, клиньев и двух штурвалов.
Дополнительные сведения
Ставни защитные СУ-ii-2 800х800 серия 01.036-1 выпуск 12 устанавливаются в проеме таким образом, чтобы обеспечить устойчивость с внешней стороны. При резко возрастающем давлении нагрузка на короб передается равномерно и распространяется по всей плоскости защитного сооружения.
Выгодное предложение
Заказать и купить ставни защитно-герметичные любого из вышеперечисленных типов можно в нашей специализированной компании. В комплект поставки входит вся необходимая сопроводительная документация: паспорт изделия, техническое описание и инструкция по эксплуатации.
Обращайтесь!
